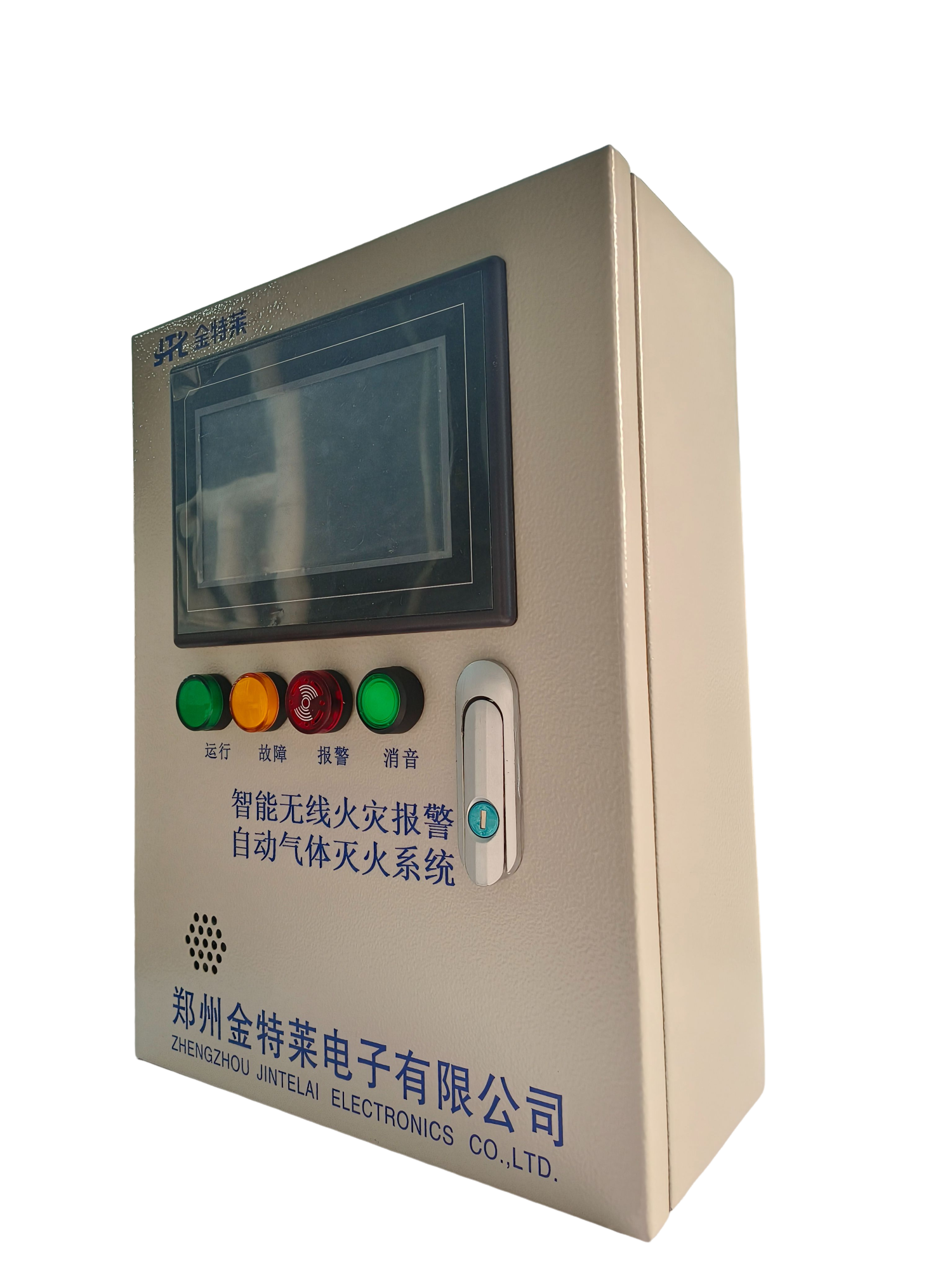

自動氣體滅火系統主機FEG-BG/64 (RS485)

FEG?系列智能無線滅火控制器

一、功能介紹

● 監控滅火：可對配電箱/柜內空間溫度、濕度、煙霧、噪?聲、火焰同時在線監測，溫度和煙霧與邏輯報警聯動滅火?裝置撲救初期火災；

數據接口：具有RS485、LORA、4G?等可選配通訊接口；

●?集中管理：實現通訊網絡上傳至自動滅火系統主機，或云?平臺，在系統主機、電腦端或手機端APP?查看現場數據、

歷史曲線、隱患分析等，可進行遠程控制滅火裝置啟動；

?

二、操作介紹

1、指示燈的介紹

運行指示燈(綠色):監控設備正常運行時，運行指示燈閃爍指示。??報警指示燈(紅色):監控器處于報警狀態時，報警指示燈點亮。包

括溫度報警、濕度報警、煙霧報警、噪聲報警、火焰報警等異常情況。

通訊指示燈(綠色):監控器處于數據通訊時，通訊指示燈閃爍。數?據及狀態可通過滅火系統主機或云平臺端查看。

2、使能開關介紹

將白色手柄撥至“開”的位置，控制器將正常檢測所連接互感器的數?據，經判斷是否越限報警。并通過與邏輯判斷，控制滅火裝置的啟動，進?行初期火災的撲救工作。

當白色手柄撥至“關”的位置，控制器只進行傳感器數據的檢測，僅?進行聲光報警，不對滅火裝置進行啟動控制。當連接滅火系統主機或云平?臺時，仍無法進行遠程控制滅火裝置的啟動操作。

三 、安裝與調試

1、注意事項

安裝使用過程中必須仔細閱讀本技術規格書，安裝過程中應準備好相

應的防護措施，規范操作。

安裝過程中滅火裝置的噴口不能正對人；安裝檢修過程中，必須確保

線路無短路。線路短路會有一定機率導致滅火裝置無效或誤啟動。

檢查滅火裝置噴口處于封閉狀態，噴口保護塞無脫落，以保證性能可?靠。確保噴口正前方500mm?無障礙物，且不適宜安裝在防護空間的下風?口位置。不應安裝在易受到雨淋或水澆、酸堿度比高、有腐蝕性等環境?中?。

滅火裝置超過有效期，使用單位應與供應商聯系。

滅火裝置啟動后，請?jiān)?/span>24h內及時清理并與本公司聯系。

??

三、操作介紹

1、指示燈的介紹

運行指示燈(綠色):監控設備正常運行時，運行指示燈閃爍指示。

報警指示燈(紅色):監控器處于報警狀態時，報警指示燈點亮。包?括溫度報警、濕度報警、煙霧報警、噪聲報警、火焰報警等異常情況。

通訊指示燈(綠色):監控器處于數據通訊時，通訊指示燈閃爍。數?據及狀態可通過滅火系統主機或云平臺端查看。

2、使能開關介紹

將白色手柄撥至“開”的位置，控制器將正常檢測所連接互感器的數?據，經判斷是否越限報警。并通過與邏輯判斷，控制滅火裝置的啟動，進?行初期火災的撲救工作。

當白色手柄撥至“關”的位置，控制器只進行傳感器數據的檢測，僅?進行聲光報警，不對滅火裝置進行啟動控制。當連接滅火系統主機或云平?臺時，仍無法進行遠程控制滅火裝置的啟動操作。

四?、安裝與調試

1、注意事項

安裝使用過程中必須仔細閱讀本技術規格書，安裝過程中應準備好相

應的防護措施，規范操作。

安裝過程中滅火裝置的噴口不能正對人；安裝檢修過程中，必須確保

線路無短路。線路短路會有一定機率導致滅火裝置無效或誤啟動。

檢查滅火裝置噴口處于封閉狀態，噴口保護塞無脫落，以保證性能可?靠。確保噴口正前方500mm?無障礙物，且不適宜安裝在防護空間的下風?口位置。不應安裝在易受到雨淋或水澆、酸堿度比高、有腐蝕性等環境?中?。

滅火裝置超過有效期，使用單位應與供應商聯系。

滅火裝置啟動后，請?jiān)?/span>24h?內及時清理并與本公司聯系。

?

五、設備維護

當控制器出現故障后要及時修理或更換，禁止長時間停止運行，如遇到無法?遠程指導處理解決的故障時，請及時通知生產廠家進行更換或返廠處理。

滅火裝置處于正常狀態時，需檢查與之配套的啟動裝置，滅火裝置在有效期?內時免維護。

非專業人員請勿擅自拆卸，以免發生誤啟動，造成人身財產損失。

滅火裝置失效應及時聯系廠家更換。滅火裝置噴放后，在殼體冷卻前禁止觸?摸，以防燙傷。

功能配置	獨立型	RS485型	LORA型	4G型
通訊方式	/	RS485	433MHz	4G
觸發方式	熱敏線超溫	熱敏線超溫、溫度報警+煙霧報警、遠程啟動
外形尺寸	0.1G/S: 66*45*90mm 0.3G/S: 66*45*255mm	0.1G/S:66*45*180mm(一體式控制器+滅火彈) 0.3G/S:66*45*345mm(一體式控制器+滅火彈) 分體式控制器尺寸見安裝圖
工作電壓		AC220V
藥劑量	0.1G/S:100g±2g 0.3G/S:300g±2g
保護空間	0.1G/S:<1m3 0.3G/S:<3m3
噴放時間	≤10s
噴放滯后時間	≤0.5s
噴口熱間距	噴口400mm處溫度≤75℃
殼體表面溫度	≤75℃
滅火密度	100g/m3-130g/m3
藥劑有效期	10年
防護區要求	防護區相對封閉
安裝方式	螺絲固定、磁吸式、3M膠
工作環境	-40~+85℃<95%RH
啟動方式	邏輯啟動(溫度超過80℃和煙霧，同時報警)
	遠程啟動(通過主機或云平臺)
	超溫啟動(熱敏探測線任意一點溫度超過170℃時)

0.1G/S:

66*45*90mm 0.3G/S:

66*45*255mm
