JTL-M/R072系列三相數字式測控電表，以工業級微處理器為核心，處理速度快，具有很高的性價比。
附加功能：
產品介紹：

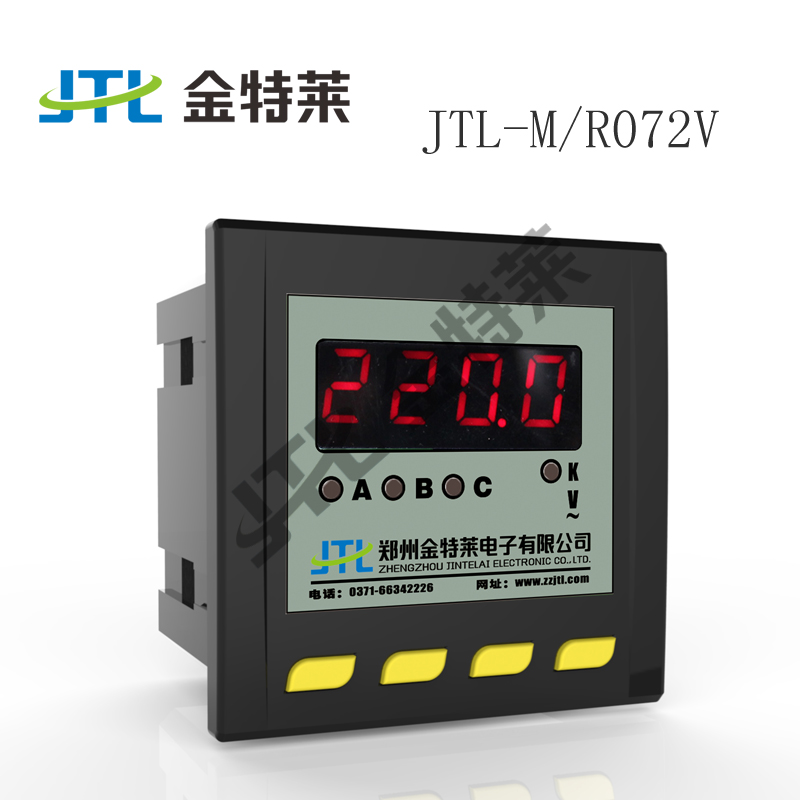

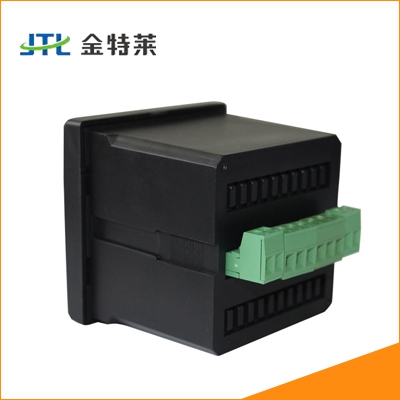

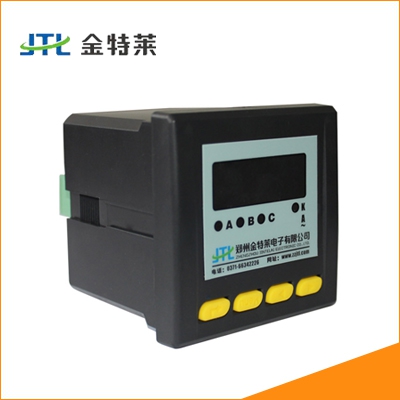

名稱：三相數字式測控電表
型號：JTL-M/R072I,JTL-M/R072V
額定電壓：DC/AC 85-270V ?±10％
工作頻率范圍：45-65Hz
消耗功率：<2W
詳細內容閱讀具體參數
相關閱讀：三相數字式測控電表 JTL-M/R096 系列
產品簡介：
JTL-M/R072系列三相數字式測控電表，是一種具有測量、顯示、數字通信等功能的電流表，能夠完成電量測量、數據顯示、采集及傳輸，可廣泛應用變電站自動化，配電自動化、智能建筑、企業內部的電量測量。測量精度0.5級、實現led現場顯示和遠程485數字通訊接口。 該系列三相數字式測控電表，以工業級微處理器為核心，處理速度快，具有很高的性價比。適用于較小安裝尺寸的配電柜，可滿足空間比較苛刻的低電壓柜及樓層配電箱安裝要求，為客戶節省大量投資和使用空間。
適用范圍 ：
1、適用于現代大體量建筑、公共集聚場所建筑和一類高層建筑
2、工廠動力系統自動化、負荷控制;能源管理系統
3、郵電局電源系統、智能大廈
參考標準：
GB/T13850-1998 交流電量轉換為模擬量或者數字信號的電測量變送器
執行標準：
GB/T 22264.1-2008安裝式數字顯示電測量儀表第1部分:定義和通用要求
GB/T 22264.2-2008安裝式數字顯示電測量儀表第2部分:電流表和電壓表的特殊要求
GB/T 22264.7-2008安裝式數字顯示電測量儀表第7部分:定義和通用要求
GB/T 22264.8-2008安裝式數字顯示電測量儀表第8部分:推薦的試驗方法
三相數字式測控電表 JTL-M/R072 技術參數：
| 交流輸入 | |||||
| 輸入電壓 | |||||
| 額定電壓 | AC57.7V/AC220V/AC400V | ||||
| 頻率 | 45~/65Hz | ||||
| 精度范圍 | 10V~1.2Un（Un為額定電壓） | ||||
| 過載能力 | 持續：1.2倍 瞬時：2倍/1S | ||||
| 功率消耗 | ＜0.5VA/相（額定時） | ||||
| 輸入電流 | |||||
| 額定電流 | AC5A、AC1A | ||||
| 精度范圍 | 30mA-1.2In（In為額定電流） | ||||
| 過載能力 | 持續：1.2倍 瞬時：10倍/10S | ||||
| 功率消耗 | <0.25VA/相（額定時） | ||||
| 輸入輸出 | |||||
| 開關量輸出 |
可選1DO 觸點容量：250V AC/5A，30V DC/5A |
||||
| 通信口 | |||||
| RS-485 | 通信規約Modbus，1,200~38,400bps | ||||
| 精度指標 | |||||
| 電壓/電流 | RMS測量，精度等級0.5級 | ||||
| 工作環境 | |||||
| 環境溫度 | -10℃~ +60℃ | ||||
| 貯存溫度 | -40℃~ +85℃ | ||||
| 相對濕度 | 5％~95％（無冷凝） | ||||
| 大氣壓力 | 70kPa~106kPa | ||||
| 電磁兼容性能 | |||||
| 靜電放電抗擾度 | IV 級 | (GB/T 17626.2 | IEC 61000-4-2) | ||
| 射頻電磁場輻射抗擾度 | III 級 | (GB/T 17626.3 | IEC 61000-4-3) | ||
| 電快速瞬變脈沖群抗擾度 | III 級 | (GB/T 17626.4 | IEC 61000-4-4) | ||
| 浪涌抗擾度 | IV 級 | (GB/T 17626.5 | IEC 61000-4-5) | ||
| 射頻傳導抗擾度 | III 級 | (GB/T 17626.6 | IEC 61000-4-6) | ||
| 工頻磁場抗擾度 | IV 級 | (GB/T 17626.8 | IEC 61000-4-8) | ||
| 振蕩波抗擾度 | III 級 | (GB/T 17626.12 | IEC 61000-4-12) | ||
| 無線電騷擾限值 | B級 | ||||
| 電氣絕緣性能 | |||||
| 介質強度 | 2kV工頻電壓，1分鐘 | (GB/T 1329) | |||
| 絕緣電阻 | 不小于100MΩ | (GB/T 1329) | |||
| 沖擊電壓 | 5kV，1.2/50μs | (GB/T 1329) | |||
| 機械性能 | |||||
| 振動 | 響應/耐久 | I級 | (GB/T 11287) | ||
| 沖擊 | 響應/耐久 | I級 | (GB/T 14537) | ||
| 碰撞 | 響應 | I級 | (GB/T 145) | ||
